JS30 - 08 Fun with HTML5 Canvas

🚀 Demo Link

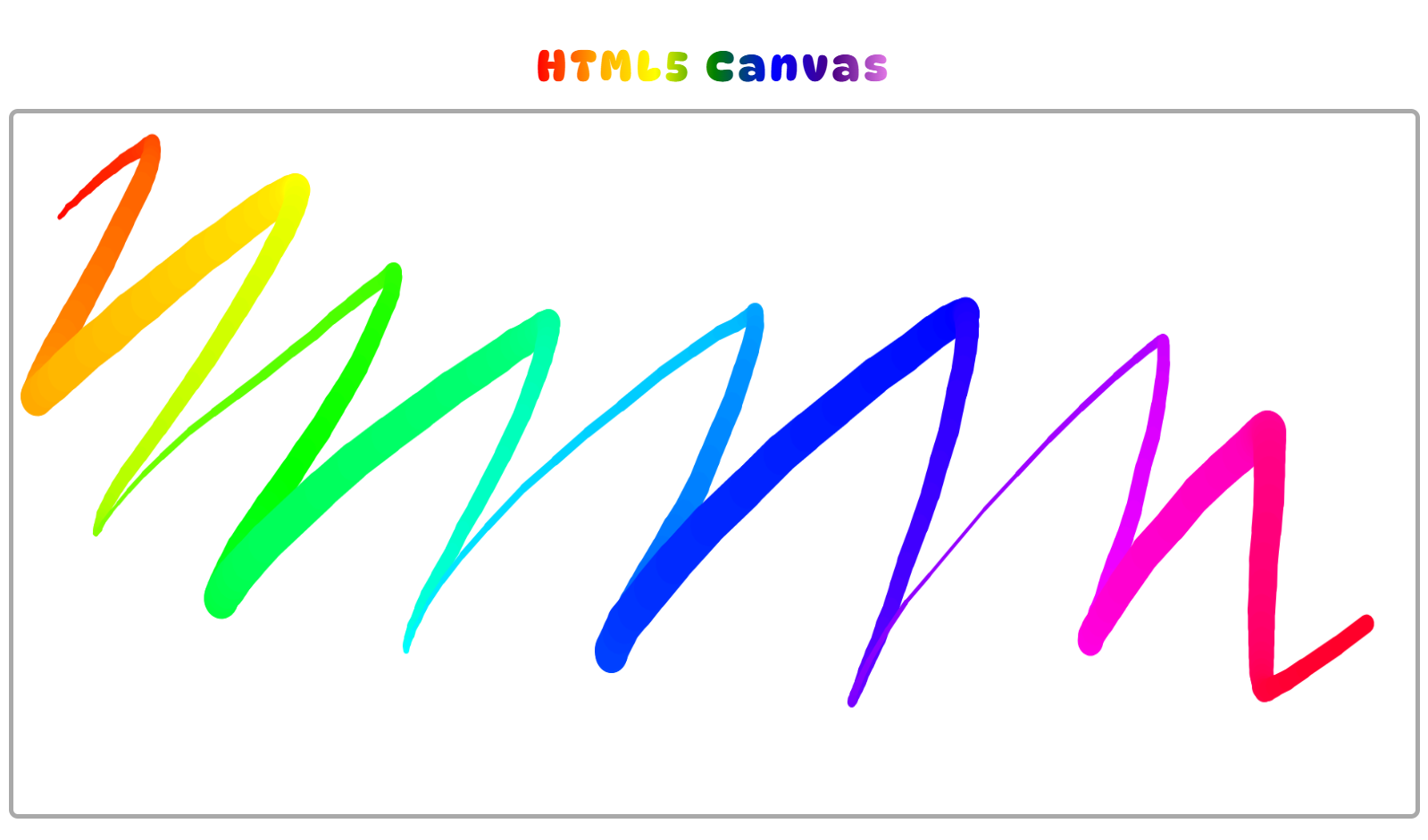

Canvas 畫圖應用，當滑鼠點擊時，可以在畫布上繪製彩虹色的線條，並且隨著滑鼠移動而改變線條的顏色和寬度

  • 使用 HTML5 Canvas 繪製畫布
  • 滑鼠事件：mousedown, mousemove, mouseup, mouseout

設定 Canvas 畫布

要能在 canvas 上畫圖，需要先取得 canvas 元素，並且取得 2D 繪圖環境

const canvas = document.querySelector('#draw')
const ctx = canvas.getContext('2d')

設定畫布大小與繪圖樣式

canvas 的大小預設是 300*150，可以透過 JavaScript 設定畫布的大小，以及其他預設的繪圖樣式

canvas.width = window.innerWidth
canvas.height = window.innerHeight - 150
ctx.lineWidth = 5
ctx.lineJoin = 'round'
ctx.lineCap = 'round'
  • 設定 canvas 的寬高為整個視窗大小，讓畫布能填滿整個畫面
    • 因為最上面有設一個 "HTML5 canvas" 標題，所以 height 減去 150 是為了避免畫布被遮擋
  • lineWidth：線條的寬度
  • lineJoin：線條相交的樣式，round 表示圓角
  • lineCap：線條的端點樣式，round 表示圓角

相關變數

處理完畫布的設定後，可以設定一些變數來控制繪圖的行為，例如是否正在繪畫、前一個座標、色相值、線條寬度是否增加等等

let isPainting = false
let prevX = 0
let prevY = 0
let hueValue = 0
let isIncreasingWidth = true
  • isPainting：是否正在繪畫
  • prevX、prevY：紀錄前一個座標的 x, y 值
  • hueValue：控制筆刷顏色，使用 HSL 色彩模式（色相 hue 會隨著畫畫變化，產生彩虹效果）
  • isIncreasingWidth：控制線條寬度是否增加的 flag

繪製畫布

const paint = (e) => {
  if (!isPainting) return

  ctx.strokeStyle = `hsl(${hueValue}, 100%, 50%)`
  ctx.beginPath()
  ctx.moveTo(prevX, prevY)
  ctx.lineTo(e.offsetX, e.offsetY)
  ctx.stroke()
  [prevX, prevY] = [e.offsetX, e.offsetY]
  hueValue = (hueValue + 1) % 360

  if (ctx.lineWidth >= 50 || ctx.lineWidth < 5) {
    isIncreasingWidth = !isIncreasingWidth
  }

  isIncreasingWidth ? ctx.lineWidth++ : ctx.lineWidth--
}
  • ctx 的屬性設定：
    • strokeStyle：設定線條的顏色，使用 HSL 色彩模式，色相值 hueValue 會隨著畫畫變化，產生彩虹效果
    • beginPath()：開始一條新的路徑
    • moveTo()：設定路徑的起點
    • lineTo()：設定路徑的終點
    • stroke()：繪製路徑
  • prevX、prevY 更新為當前的座標
  • hueValue 讓色相值在 0~360 之間循環，每次畫線時增加 1，當超過 360 會歸零，形成彩虹色變化
  • 透過 isIncreasingWidth 控制線條寬度，會在 lineWidth 達到 50 或 5 時反轉方向，使線條寬度來回變化，產生動態效果

滑鼠事件

控制當滑鼠按下時開始繪畫，滑鼠移動時繪製路徑，滑鼠放開時停止繪畫

const stopPainting = () => (isPainting = false);

canvas.addEventListener("mousemove", paint);
canvas.addEventListener("mousedown", (e) => {
    isPainting = true;
    [prevX, prevY] = [e.offsetX, e.offsetY];
});
canvas.addEventListener("mouseup", stopPainting);
canvas.addEventListener("mouseout", stopPainting);
  • mousemove：當滑鼠移動時，觸發 paint 函式，繪製路徑
  • mousedown：當滑鼠按下時，設定 isPainting 為 true，並且設定起始座標
    • 設定 [prevX, prevY] 是為了確保繪畫從滑鼠點擊的位置開始，避免畫線的錯誤
  • mouseup、mouseout：當滑鼠放開或移出畫布時，停止繪畫
